Ilmanvaihtoventtiilin asennus ratkaisee mittauksen ja säädön
- Mikael Denut
- 2 tuntia sitten
- 6 min käytetty lukemiseen
Ilmanvaihtoventtiili on järjestelmän pienin ja huomaamattomin osa: valkoinen lautanen tai säleikkö katossa tai seinässä. Silti juuri venttiili ja sen asennustapa ratkaisevat, saako huone oikean ilmamäärän ja voidaanko järjestelmä ylipäätään mitata ja säätää luotettavasti.
Käymme läpi, miksi venttiilin asennus on niin tärkeä, mitä venttiilin edellä pitää olla, miten ilmamäärä mitataan ja mitkä ovat yleisimmät asennusvirheet. Ydinajatus on yksinkertainen: pieni osa, iso vaikutus.
Venttiili ei ole pelkkä kansi vaan virtaustekninen osa
Koneellisessa tulo- ja poistoilmanvaihdossa jokaiseen huoneeseen tulee ja jokaisesta märkä- ja keittiötilasta poistuu tietty, suunniteltu ilmamäärä. Tuloilmaventtiili tuo ulkoa suodatetun ilman makuu- ja olohuoneeseen, poistoventtiili vie kostean ja käytetyn ilman pois.
Venttiilin läpi kulkeva ilmamäärä riippuu kahdesta asiasta: kuinka paljon venttiili on auki ja kuinka suuri paine-ero sen yli vallitsee. Jokaiselle venttiilimallille ja asetukselle valmistaja ilmoittaa K-arvon, joka kertoo virtaaman tietyllä paine-erolla. Tähän K-arvoon koko ilmamäärien mittaus ja säätö perustuu.
Miksi ilmanvaihtoventtiilin asennus ratkaisee, päteekö K-arvo
K-arvo on venttiilin virtauskerroin, joka pätee vain, kun venttiili on asennettu valmistajan ohjeen mukaisesti: oikealla suojaetäisyydellä, oikein päin ja venttiilin omalla mitoitusalueella.
Jos venttiili on asennettu väärin, sen todellinen K-arvo ei vastaa taulukosta luettua arvoa. Silloin mittauksesta tulee epätarkkaa ja säädöstä arvailua, vaikka kone ja kanavisto olisivat kunnossa. Fyysisesti venttiili päästää ilmaa läpi aina, mutta luotettavana mittauspisteenä se toimii vain oikein asennettuna.
Suojaetäisyys: suora kanavaosuus ennen venttiiliä
Ilma virtaa tasaisesti vasta edettyään riittävän matkan suorassa kanavassa. Heti 90 asteen käyrän, T-haaran tai säätöpellin jälkeen virtaus on pyörteistä ja nopeusprofiili vino. Jos venttiili sijaitsee tällaisessa häiriökohdassa, mittaustulos ei kuvaa todellista ilmamäärää.
Siksi venttiilin edellä pitää olla riittävä suojaetäisyys, eli suora kanavaosuus, jossa virtaus ehtii tasaantua. Mitä lyhyempi suora osuus, sitä suurempi mittausvirhe.
Tarvittava suojaetäisyys riippuu häiriön tyypistä ja sallitusta mittausvirheestä, ja se ilmoitetaan kanavan halkaisijan (ØD) kerrannaisina.
Häiriön tyyppi | Virhe 5 % | Virhe 10 % | Käytännön huomio |
|---|---|---|---|
Yksi 90 asteen käyrä | 3 x ØD | 2 x ØD | Yleisin tilanne päätelaitteella. |
Kaksi 90 asteen käyrää samassa tasossa | 4 x ØD | 2 x ØD | Vaatii pidemmän suoran osuuden. |
Kaksi 90 asteen käyrää eri tasossa | 4 x ØD | 2 x ØD | Kierteinen virtaus tasaantuu hitaasti. |
Säätöpelti 45 astetta | 6 x ØD | 3 x ØD | Pelti häiritsee virtausta voimakkaasti. |
T-kappale (haara) | 4 x ØD | 3 x ØD | Virtaus jakautuu epätasaisesti. |
Esimerkki: yleinen päätelaitteen kanavakoko on Ø125. Yhden 90 asteen käyrän jälkeen suoraa osuutta tarvitaan vähintään 2 x ØD = 250 mm, jotta virhe pysyy noin 10 prosentissa, ja 3 x ØD = 375 mm, jotta päästään noin 5 prosenttiin.
Jos venttiili on vain muutaman senttimetrin päässä käyrästä, mittaus- ja säätötarkkuutta ei ole. Venttiili toimii venttiilinä, mutta ei mittauspisteenä. Virtausprofiili on heti käyrän jälkeen vino ja tasaantuu vasta suoran osuuden jälkeen.
Tämä on yleinen virhe etenkin ahtaissa alakatto- ja kalustetiloissa, joissa venttiili sovitetaan sinne mihin se mahtuu, ei sinne mihin se virtausteknisesti kuuluisi.
Näin ilmamäärä mitataan paine-eromenetelmällä
Ammattimainen mittaus ei perustu arvioon eikä karkeaan mittakupuun, vaan paine-eromenetelmään. Venttiilissä on mittausnippa, josta mitataan paine-ero venttiilin yli, ja ilmamäärä lasketaan tämän ja K-arvon avulla.
Kaava on Q = K x neliöjuuri paine-erosta, jossa Q on ilmamäärä (l/s), K valmistajan kerroin ja paine-ero (Pa) venttiilin yli mitattu paine-ero. Mittaus tehdään kalibroidulla paine-eromittarilla ja kirjataan pöytäkirjaan.
Kaavasta näkee, miksi asennus ratkaisee. K-arvo pätee vain oikein asennettuna. Jos asennus poikkeaa, laskettu ilmamäärä on väärä, vaikka mittarin lukema näyttäisi siistiltä.
Menetelmä | Mitä voidaan todistaa | Mitä ei voida todistaa | Soveltuvuus |
|---|---|---|---|
Paine-eromenetelmä + K-arvo | Todellinen ilmamäärä (l/s) paine-erosta | Ei toimi, jos K-arvo ei päde | Ensisijainen ammattimenetelmä |
Mittakupu (huppumittari) | Karkea, suuntaa-antava lukema | Tarkka arvo häiriintyneissä asennuksissa | Vain hätävara |
Silmämääräinen arvio | Venttiilin asento ja näkyvä lika | Ei kerro ilmamäärää | Havainto, ei mittaus |
Käden tuntuma | Tuntuuko ilmavirtaa | Ei numeroarvoa | Havainto, ei mittaus |
Jos haluat tietää nykytilan ilman säätöjä, lähtökohdaksi sopii ilmamäärien mittaus.
Mittauksesta säätöön: suhteellinen tasapainotus
Mittaamisen jälkeen järjestelmä tasapainotetaan: venttiileitä avataan ja suljetaan niin, että jokaiseen tilaan saadaan suunniteltu ilmamäärä ja paine-ero on hallittu. Asunnossa tavoite on lievä alipaine, tyypillisesti noin 0 - 10 Pa.
Säätö tehdään suhteellisella menetelmällä, jossa venttiilejä säädetään suhteessa toisiinsa. Periaate on käyty läpi artikkelissa suhteellinen säätö. Se onnistuu vain, jos jokainen venttiili on luotettavasti mitattavissa.
Tästä seuraa tärkeä asia: jos yhden venttiilin mittaus on väärä esimerkiksi liian lyhyen suojaetäisyyden takia, virhe ei jää paikalliseksi. Koska venttiilit säädetään suhteessa toisiinsa, yhden pisteen virhe siirtyy koko järjestelmän tasapainoon.
Kun mittaukset ovat luotettavia, jokainen huone saa suunnitellun ilmamäärän, paine-ero on hallittu ja järjestelmä toimii hiljaisesti ja energiatehokkaasti. Mitatut ilmavirrat ja virallisen mittauspöytäkirjan saat palvelulla ilmamäärien mittaus ja säätö.
Jos tasapainotus ei onnistu tai oireiden syy on epäselvä, kyse on usein järjestelmätason ongelmasta. Silloin kannattaa selvittää juurisyy ennen säätöyrityksiä.

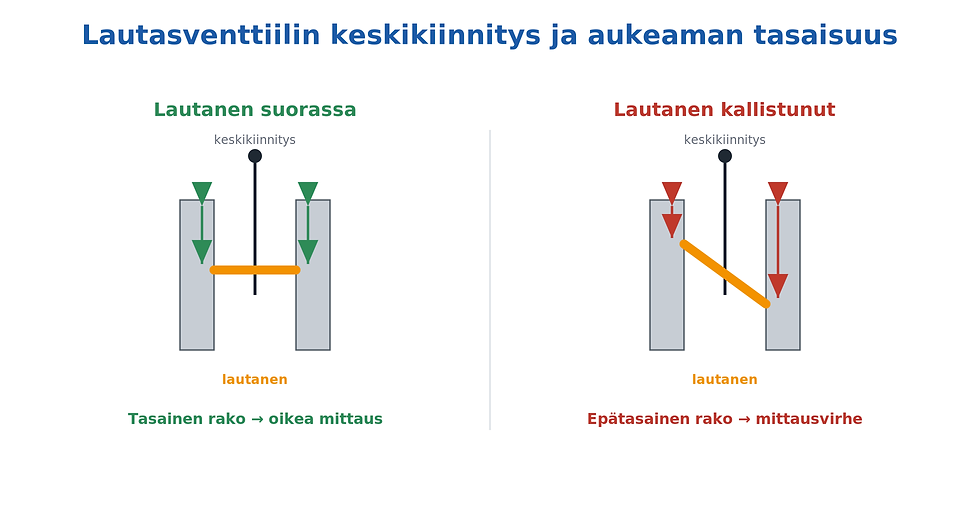

Lautasventtiilin keskikiinnitys ja kallistuma
Lautasventtiili säädetään kiertämällä keskellä olevaa lautasta, jolloin lautasen ja rungon väliin jäävä rako muuttuu. Koska lautanen on kiinnitetty keskeltä yhdestä pisteestä, se voi kallistua, jos se ei istu suorassa.
Suorassa lautasessa rako on yhtä suuri joka puolella ja vastaa asetusta. Kallistuneessa rako vaihtelee puolelta toiselle, jolloin todellinen aukeama ei vastaa asetusta ja mittaus on epävarma. Sama venttiili voi antaa eri lukeman eri kerroilla. Mittausepävarmuudesta lisää ohjeessa LVI 32-10118.
Venttiili auki yli mitoitusalueen on oire, ei ratkaisu
Venttiileillä on valmistajan suurin suositeltu aukaisu. Jos venttiili on avattu tätä enemmän, se on vihje: venttiiliä on jouduttu avaamaan yli mitoitusalueen, jotta huoneeseen on saatu edes jonkinlainen ilmamäärä.
Syy on silloin järjestelmässä: kanavisto on alimitoitettu, kone ei tuota painetta, suodattimet ovat tukossa tai järjestelmää ei ole tasapainotettu. Lisäavaaminen ei korjaa ongelmaa ja vie venttiilin pois alueelta, jolla K-arvo on tarkka. Mitoituksesta kerromme artikkelissa ilmanvaihtojärjestelmän optimaalinen kapasiteetti.
Hankalat venttiilipaikat syntyvät usein suunnittelu- tai remonttivaiheessa. Jos sijainnit ovat lähtökohtaisesti huonot, asia kannattaa ratkaista suunnittelupöydällä, ei avaamalla venttiilejä yli rajojen.
Yleisimmät asennusvirheet
Kentällä toistuvat samat virheet. Alla yleisimmät, niiden fysikaalinen vaikutus ja korjaus.
Asennusvirhe | Mitä tapahtuu | Vaikutus mittaukseen | Korjaus tai esto |
|---|---|---|---|
Venttiili liian lähellä käyrää tai haaraa | Suora osuus jää lyhyeksi, virtaus pyörteistä | K-arvo ei päde, mittaus epätarkka | Siirrä venttiiliä tai pidennä suoraa osuutta |
Venttiili kallistuneena tai vinossa | Lautanen ei istu suorassa, rako epätasainen | Eri lukema kerrasta toiseen | Asenna venttiili suoraan ohjeen mukaan |
Avattu yli valmistajan maksimin | Venttiili pois K-arvon tarkalta alueelta | Laskettu ilmamäärä epävarma | Selvitä järjestelmän kunto |
Väärä venttiilityyppi paikkaan | Ei pidä K-arvoaan ei-ihanteellisesti | Mitoitettu ilmamäärä ei toteudu | Valitse paikkaan sopiva venttiili |
Ei mitattu eikä säädetty | Venttiilit tehdas- tai sattuma-asennoissa | Huonekohtaisia ilmamääriä ei varmistettu | Tilaa mittaus ja suhteellinen säätö |
Oire vai juurisyy?
Moni havainto on oire jostain syvemmästä. Taulukko auttaa tunnistamaan juurisyyn ja oikean seuraavan askeleen.
Havainto | Todennäköinen juurisyy | Seuraava askel |
|---|---|---|
Venttiili avattu kokonaan auki | Alimitoitus, riittämätön paine tai puuttuva säätö | Ongelmaselvitys tai ilmamäärien mittaus |
Venttiili pitää ääntä | Liian suuri paine-ero tai virtausnopeus | Ilmamäärien mittaus ja säätö |
Ilmavirta tuntuu heikolta | Tukkeutuneet suodattimet tai säätämätön järjestelmä | IV-katselmus lähtökohdaksi |
Paine-ero poikkeavan suuri | Venttiili väärällä alueella tai vastus suuri | Ilmamäärien mittaus |
Tasapainotus ei onnistu | Venttiili mittauskelvottomassa paikassa | Tekninen konsultointi |
Lukemat vaihtelevat käyntien välillä | Kallistuma tai liian lyhyt suojaetäisyys | Asennuksen tarkistus ja uusintamittaus |
Jos et ole varma syystä, edullisin lähtökohta on lyhyt asiantuntijakäynti, jossa tilanne arvioidaan paikan päällä.
Mitattu vanha järjestelmä voittaa mittaamattoman uuden
Paraskaan kone ei takaa oikeita ilmamääriä, jos venttiilit on asennettu väärin eikä järjestelmää ole mitattu ja säädetty. Kun venttiilit ja säätö ovat kunnossa, myös vanhempi järjestelmä toimii luotettavasti. Aiheesta lisää artikkelissa onko ilmanvaihtosi kunnossa.
Mitattu ja tasapainotettu järjestelmä on myös todennettu: ilmamäärät, säätöasennot ja paine-erot on kirjattu pöytäkirjaan, joten tilanne on jäljitettävissä. Laajempaan järjestelmätason varmistukseen sopii ilmanvaihdon katsastus.
Hyvän venttiiliasennuksen muistilista
Riittävä suora kanavaosuus: häiriön tyypin mukainen suojaetäisyys venttiilin edellä.
Venttiili suorassa ja oikein päin: valmistajan asennusohjeen mukaisesti.
Paikkaan sopiva venttiilityyppi: pitää K-arvonsa myös käytännön asennuksessa.
K-arvon dokumentointi: venttiilimalli, koko ja säätöasento kirjattu.
Aukaisualue: venttiili pysyy valmistajan suosittelemalla alueella.
Puhtaus ja mittauspöytäkirja: venttiilit puhtaat, ilmamäärät mitattu ja kirjattu.
Standardit ja viitteet
SFS 5512: ilmastointi, ilmavirtojen mittaus.
SFS-EN 12599: ilmanvaihdon testaus ja mittaus käyttöönotossa.
LVI 32-10118: kanaviston tasapainotussuunnittelu ja mittausepävarmuudet.
Päätelaitevalmistajien asennus- ja säätöohjeet: K-arvot, suurin aukaisu ja suojaetäisyydet.
YM asetus 1009/2017: uudisrakennusten ilmanvaihdon vaatimukset ja käyttöönoton poikkeamat (huonekohtainen noin +-20 %, aina vähintään 1 dm3/s; järjestelmäkohtainen noin +-10 %).
Sisäilmastoluokitus 2018: sisäympäristön tavoitetasot.
Usein kysytyt kysymykset
Voiko ilmamäärän mitata silmämääräisesti tai kädellä tunnustellen?
Ei luotettavasti. Käden tuntuma tai venttiilin asento ei kerro todellista ilmamäärää. Luotettava tulos saadaan vain mittaamalla paine-ero venttiilin yli ja laskemalla ilmamäärä K-arvon perusteella.
Mitä tapahtuu, jos venttiili on liian lähellä käyrää?
Virtaus ei ehdi tasaantua, joten mittaus on epätarkka ja säätö epävarma. Ratkaisuna on siirtää venttiiliä, pidentää suoraa osuutta tai valita lyhyttä asennustilaa paremmin sietävä venttiilityyppi.
Mikä on ilmanvaihtoventtiilin K-arvo?
K-arvo on venttiilin virtauskerroin, jonka valmistaja ilmoittaa. Sen avulla ilmamäärä lasketaan paine-erosta kaavalla Q on K kertaa neliöjuuri paine-erosta. K-arvo pätee vain oikein asennettuna.
Miksi venttiilin kallistuma vaikuttaa mittaukseen?
Keskeltä kiinnitetty lautanen voi kallistua, jolloin rako on eri suuruinen eri puolilla. Todellinen aukeama ei vastaa asetusta, ja sama venttiili voi antaa eri lukeman eri kerroilla.
Pitääkö venttiilit puhdistaa, ja vaikuttaako puhdistus säätöön?
Venttiilit kannattaa puhdistaa säännöllisesti, koska likakertymä muuttaa aukeamaa ja siten ilmamäärää. Puhdistuksen jälkeen venttiilit asetetaan takaisin mitattuun asetukseensa, jotta tasapaino säilyy.
Miksi venttiili on avattu kokonaan auki?
Usein se on merkki siitä, ettei huoneeseen muuten saada riittävää ilmamäärää. Taustalla voi olla alimitoitettu kanavisto, tukkeutuneet suodattimet tai puuttuva tasapainotus. Selvitä järjestelmän kunto, älä vain avaa venttiiliä lisää.
Milloin tarvitaan ilmamäärien mittaus ja säätö?
Kun ilmanvaihtoa ei ole koskaan säädetty, kun säätö on puutteellinen, koneen vaihdon tai kanavistoremontin jälkeen, kun tarvitset mittauspöytäkirjan taloyhtiötä tai viranomaista varten tai kun epäilet ilmavirtojen epätasapainoa.
Yhteenveto
Ilmanvaihtoventtiili on pieni osa, mutta sen asennus ratkaisee koko järjestelmän mitattavuuden ja säädettävyyden. Riittävä suojaetäisyys, venttiilin suora asento, sopiva venttiilityyppi ja oikea mittausmenetelmä ovat edellytys sille, että ilmamäärät saadaan kohdalleen.
Jos haluat tietää, ovatko kotisi tai taloyhtiösi ilmamäärät kohdallaan, aloita IV-katselmuksesta, kun et ole varma syystä, tai tilaa suoraan ilmamäärien mittaus ja säätö, kun haluat mitatut ja tasapainotetut ilmavirrat. Palvelemme pääkaupunkiseudulla.
